In articolul precedent scriam despre programarea unui microcontroler PIC conectat la o placa de dezvoltare care are deja conexiunile realizate pentru conectarea PICkit2 printr-un soclu ICSP (In-Circuit Serial Programming).
Totusi, nu vom lucra mereu doar cu placi de dezvoltare in care microcontrolerele sunt de tip SMD si lipite pe placa, fara posibilitatea inlocuirii.
Asadar, avem un programator PICkit2 si un microcontroler oarecare. Se pune problema conexiunilor dintre cele doua dispozitive.
PICkit2 are un soclu cu 6 pini, pinul 1 fiind marcat de un triunghi. Pinul 6 este nefolosit (lasat in aer).

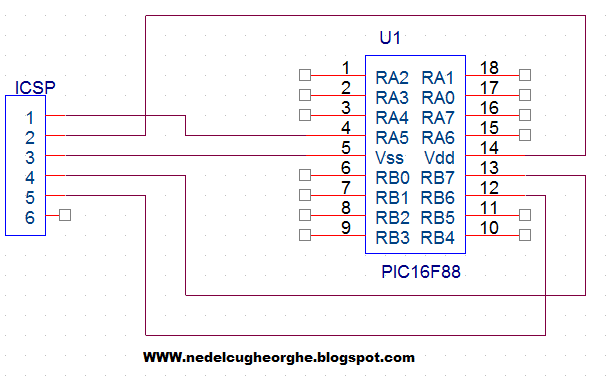

De exemplu, la PIC16F88 avem urmatorii pini:
/MCLR - Pin 4
Vdd - Pin 14
Vss - Pin 5
PGD - Pin 13
PGC - Pin 12
Indiferent de microcontrolerul pe care il aveti, tot ce trebuie sa faceti este sa identificati pinii /MCLR, Vdd, Vss, PGD si PGC.
In loc sa lipiti pinii microcontrolerului in circuit, puteti folosi un soclu pentru circuite integrate si puteti refolosi circuitul pentru a reprograma acelasi tip de microcontroler de cate ori doriti.
